カチオンポリエステル

時間：2019-06-23 ヒット数： 61

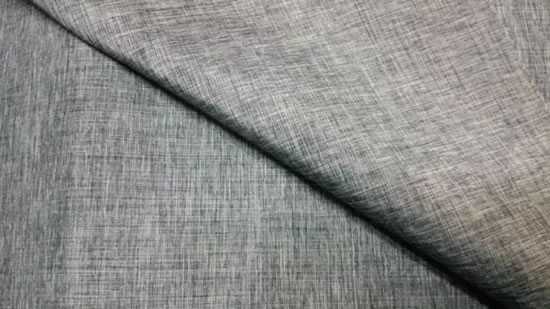

20190623165658_485

カチオンポリエステル

カチオン染色可能なポリエステル、化学名：ポリブチレンテレフタレート（弾性ポリエステル）、英語名：カチオン染色ポリエステル、略語：PBT、工場CDでも使用されています。カチオンポリエステルは変性/改質ポリエステルに属し、110℃でカチオン染料で染色できます。

カチオンポリエステル繊維の改質

カチオン染色可能なポリエステルは、ポリエステル染色可能な改質剤、例えばジメチルイソフタレート-5-スルホン酸ナトリウム（一般にトリマーと呼ばれ、英語の略語はSIPM）をポリエステルと共重合することによって改質される。共重合後、ポリエステル分子鎖にスルホン酸基が導入され、カチオン染料で染色できる。染色された布地は色が鮮やかで、染料消耗率が高く、印刷および染色廃水の排出量が大幅に削減され、コポリエステルである。チップは帯電防止、ピリング、吸湿性も高めることができ、これは近年ポリエステル繊維の染色性を向上させる主な方法の4つである。日本のヨニギカ社によるスルホン化イソフタレート単位を含む1つのカチオン染色可能なポリエステルとエチレングリコール/ポリエチレングリコール/スルホン化イソフタル酸ナトリウム/テレフタル酸のブロック共重合体XNUMXつを混紡すると、染色深度の高い極細繊維を生産できる。紡糸前または紡糸中に、BHETにカチオン活性剤と少量の改質剤が添加される。ヒドロキシエチル酸共重合。共重合体をランダム線状共重合体にすると紡糸性が向上します。改質ポリエステルはカチオン染料で染色できるだけでなく、抗ピリング性やシワ回復性も向上します。

カチオンポリエステルの特性

20190623170500_499

SIPM共重合法で製造されたカチオン性ポリエステルは、通常のポリエステルよりも融点が低く、結晶度も低いため、染料分子が浸透しやすく、繊維が染色しやすくなり、吸収性が向上し、吸湿性も向上します。

カチオンポリエステル繊維の分子量、結晶度、強度は、通常のポリエステル繊維よりも低く、カチオンポリエステル織物の耐ピリング性は通常のポリエステル繊維よりも優れています。カチオンポリエステルのヤング率は通常のポリエステルよりも10％〜30％低いため、カチオンポリエステルの織物は通常のポリエステルよりも柔らかくなります。

また、カチオン性ポリエステルのアルカリ加水分解速度は、通常のポリエステルよりもはるかに速いため、同じ温度では、カチオン性ポリエステル生地のアルカリ還元速度は通常のポリエステル生地よりもはるかに高くなります。

カチオンポリエステルは、カチオン染色性を保証するだけでなく、繊維の微細孔を増やし、繊維の染色速度、浸透性、吸湿性を向上させ、ポリエステル繊維のシルクシミュレーションにさらに適応します。シルクシミュレーションにより、生地は柔らかく、通気性があり、快適で、帯電防止性があり、常温および大気圧で染色できます。カチオン改質により、多機能ウール模倣により、生地が柔らかく、帯電防止性があり、染色可能になります。毛玉ができにくく、常温および大気圧でウールと共染色できます。

カチオン改質繊維で作られた生地は、カチオン染料で染色すると次のような特性を持ちます。

1. 明るい色調、深染め性に優れています。

2. 吸湿性が高い

3. 耐光性、退色性に優れている。

4. 色合わせ染色の場合、染料の相性が良い。

5. 高温染色浴でも安定性が良好です。

6. 通常のポリエステル繊維を含む他の繊維への汚染がほとんどありません。

7. 繊維への拡散速度が速く、リング染色現象がありません。

8. 染色浴中のpH値が変化しても染料の安定性は高い。

カチオン修飾ポリエステルフィラメントポリエステルフィラメントは区別できません。区別したい場合は、染色方法を使用するしかありません。カチオン原料は一般的に暗いです。

下の写真は、陽イオンと光沢のあるポリエステル繊維のコントラストを示していますが、実際には肉眼で区別するのは非常に困難です。

20190623165553_713
